Dieses Produkt kann nicht mehr bestellt werden. Bitte kontaktieren Sie unseren Verkaufssupport mit dem Anfrage-Formular. Danke
Spezifikationen
Werte bei Nennspannung | |
Nennmoment (max. Dauerdrehmoment) | 54 mNm |
Nennstrom (max. Dauerbelastungsstrom) | 2.6 A |
Anhaltemoment | 218 mNm |
Anlaufstrom | 9 A |
Max. Wirkungsgrad | 70 % |
Kenndaten | |
Regelgröße | Positionierung |
Drehmomentkonstante | 24.3 mNm/A |
Drehzahlkonstante | 393 min-1/V |
Kennliniensteigung | 20.6 min-1/mNm |
Rotorträgheitsmoment | 21.9 gcm² |
Thermische Daten | |
Therm. Zeitkonstante der Wicklung | 3.25 s |
Therm. Zeitkonstante des Motors | 777 s |
Umgebungstemperatur | -20...+85 °C |
Max. Wicklungstemperatur | +155 °C |
Mechanische Daten | |
Lagerart | Kugellager |
Grenzdrehzahl | 12000 min-1 |
Axialspiel | 0 - 0.14 mm |
Max. axiale Belastung (dynamisch) | 5.5 N |
Max. axiale Aufpresskraft (statisch) | 100 N |
(statisch, Welle abgestützt) | 2000 N |
Max. radiale Belastung | 25 N, 5 mm ab Flansch |
Weitere Spezifikationen | |
Polpaarzahl | 1 |
Schutzgrad | IP42 |
Produkt | |
Gewicht | 528 g |
Beschreibung

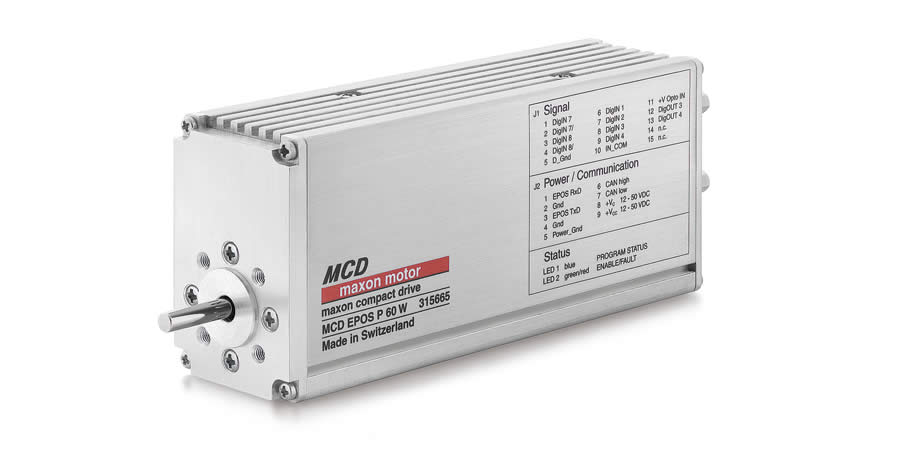

Die maxon-Kompaktantriebe kombinieren Steuerung, Sensorik und Motor im modernen Alu-Gehäuse. Der Einsatz bestehender maxon Produkte in angepasster Ausführung resultiert in robusten, platzsparenden Antriebslösungen mit hoher Leistungsdichte. Das dezentrale Konzept dieser intelligenten Antriebe minimiert die Verwendung zentraler Steuerungen.Downloads
Software/Firmware
Katalogseiten
Handbücher
-
English
- EPOS P Firmware Specification (english, ZIP 2 MB) Version October 2011
- MCD EPOS P Getting Started (english, PDF 3 MB) Version March 2011
- MCD EPOS P Hardware Reference (english, PDF 2 MB) Version December 2011
- MCD EPOS/EPOS P Cable Starting Set (english, PDF 1 MB) Version January 2010
- EPOS Application Note: Inputs and Outputs (english, PDF 557 KB) Version August 2007
- EPOS Application Note: CANopen Basic Information (english, PDF 712 KB) Version May 2008
- EPOS Application Note: Master Encoder Mode (english, PDF 375 KB) Version December 2008
- EPOS Application Note: Step Direction Mode (english, PDF 344 KB) Version December 2008
- EPOS Application Note: Data Recording (english, PDF 349 KB) Version August 2009
- EPOS Application Note: Position Regulation with Feed Forward (english, PDF 652 KB) Version May 2008
- EPOS P Programming Reference (english, PDF 6 MB) Version January 2010
