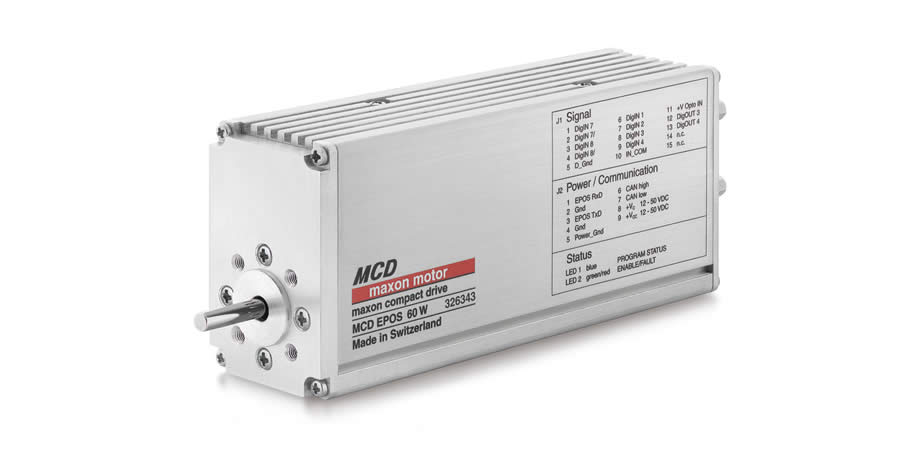

MCD EPOS, 60W Kompaktantrieb

Artikelnummer 326343

MCD EPOS, 60W Kompaktantrieb

Dieses Produkt kann nicht mehr bestellt werden. Bitte kontaktieren Sie unseren Verkaufssupport mit dem Anfrage-Formular. Danke

Spezifikationen

Werte bei Nennspannung
Nennmoment (max. Dauerdrehmoment) 54 mNm
Nennstrom (max. Dauerbelastungsstrom) 2.6 A
Anhaltemoment 218 mNm
Anlaufstrom 9 A
Max. Wirkungsgrad 70 %
Kenndaten
Regelgröße Positionierung
Drehmomentkonstante 24.3 mNm/A
Drehzahlkonstante 393 min-1/V
Kennliniensteigung 20.6 min-1/mNm
Rotorträgheitsmoment 21.9 gcm²
Thermische Daten
Therm. Zeitkonstante der Wicklung 3.25 s
Therm. Zeitkonstante des Motors 777 s
Umgebungstemperatur -20...+85 °C
Max. Wicklungstemperatur +155 °C
Mechanische Daten
Lagerart Kugellager
Grenzdrehzahl 12000 min-1
Axialspiel 0 - 0.14 mm
Max. axiale Belastung (dynamisch) 5.5 N
Max. axiale Aufpresskraft (statisch) 100 N
(statisch, Welle abgestützt) 2000 N
Max. radiale Belastung 25 N, 5 mm ab Flansch
Weitere Spezifikationen
Polpaarzahl 1
Schutzgrad IP42
Produkt
Gewicht 528 g

Beschreibung

Die maxon-Kompaktantriebe kombinieren Steuerung, Sensorik und Motor im modernen Alu-Gehäuse. Der Einsatz bestehender maxon Produkte in angepasster Ausführung resultiert in robusten, platzsparenden Antriebslösungen mit hoher Leistungsdichte. Das dezentrale Konzept dieser intelligenten Antriebe minimiert die Verwendung zentraler Steuerungen.
