Spezifikationen

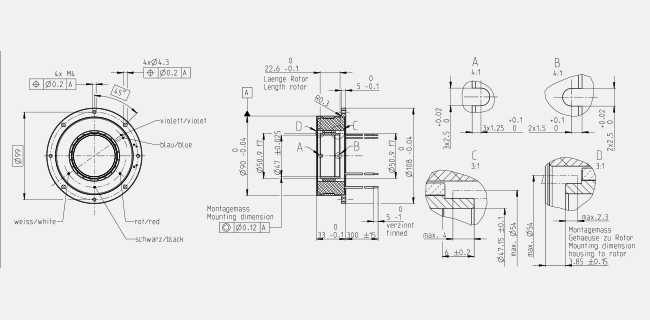

Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung |
| Nennspannung |
48 V |
| Leerlaufdrehzahl |
3410 min-1 |
| Leerlaufstrom |
283 mA |
| Nenndrehzahl |
2850 min-1 |
| Nennmoment (max. Dauerdrehmoment) |
1710 mNm |
| Nennstrom (max. Dauerbelastungsstrom) |
11.4 A |
| Anhaltemoment |
11500 mNm |
| Anlaufstrom |
306 A |
| Max. Wirkungsgrad |
94 % |
| Kenndaten |
| Anschlusswiderstand |
0.157 Ω |
| Anschlussinduktivität |
0.367 mH |
| Drehmomentkonstante |
134 mNm/A |
| Drehzahlkonstante |
71.4 min-1/V |
| Kennliniensteigung |
0.0838 min-1/mNm |
| Mechanische Anlaufkonstante |
0.571 ms |
| Rotorträgheitsmoment |
650 gcm² |
| Thermische Daten |
| Therm. Widerstand Gehäuse-Luft |
2.35 K/W |
| Therm. Widerstand Wicklung-Gehäuse |
0.3 K/W |
| Therm. Zeitkonstante der Wicklung |
21 s |
| Therm. Zeitkonstante des Motors |
810 s |
| Umgebungstemperatur |
-40...+100 °C |
| Max. Wicklungstemperatur |
+155 °C |
| Mechanische Daten |
| Grenzdrehzahl |
4000 min-1 |
| Weitere Spezifikationen |
| Polpaarzahl |
10 |
| Anzahl Phasen |
3 |
| Produkt |
| Gewicht |
741 g |
| | | Dauerbetriebsbereich |
| | |
|
| | | |
| | | Kurzzeitbetriebsbereich |
| | |
|
Beschreibung

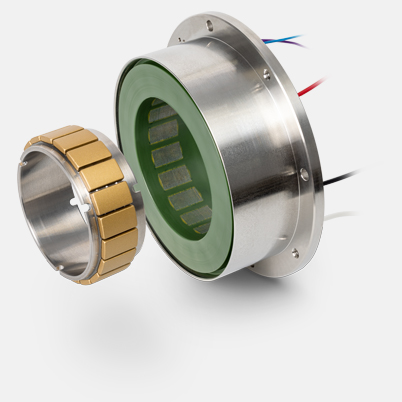

Die EC frameless DT Motoren sind BLDC Motor-Kits mit Innenläufertechnologie. Es werden Rotor und Stator getrennt geliefert – ohne Lagerung und ohne Motorwelle – und erst beim Zusammenbau verbunden. Die flache Bauform, die hohen Drehmomente und viel Platz für Kabeldurchführungen erlauben eine hohe Integration in Ihre Anwendung.
