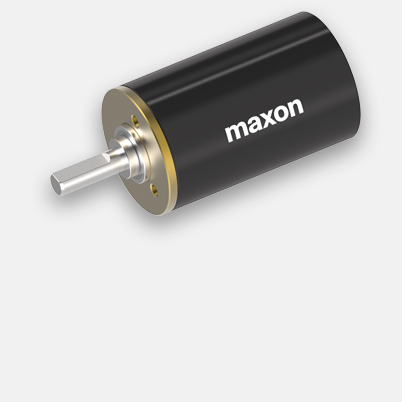

Planetengetriebe GP 22 C Ø22 mm, 0.5 - 2.0 Nm, | Keramikversion

Artikelnummer 143984

Planetengetriebe GP 22 C Ø22 mm, 0.5 - 2.0 Nm,
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 CHF 140.00
5-19 CHF 112.90
20-49 CHF 94.70
ab 50 Auf Anfrage

Getriebe können nur als Komponente einer Kombination erworben werden.

Spezifikationen

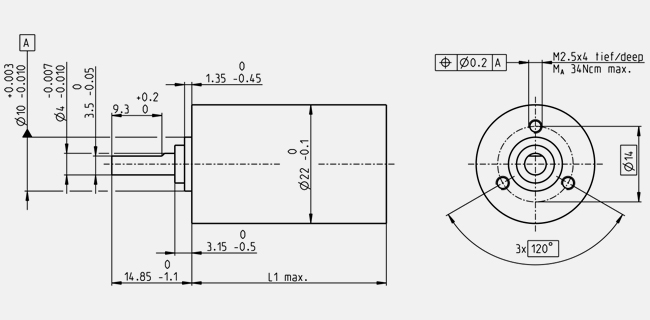

Technische Abbildungen

Hinweis: Zeichnungen nicht massstabsgetreu.

Allgemeine Daten
Getriebeart GP
Aussendurchmesser 22 mm
Bauart Keramikversion
Getriebedaten
Untersetzung 84 : 1
Untersetzung absolut 185193/2197
Max. Motorwellendurchmesser 3.2 mm
Stufenzahl 3
Max. Dauerdrehmoment 1.2 Nm
Kurzzeitig zulässiges Drehmoment 1.9 Nm
Drehsinn, Antrieb zu Antrieb =
Max. Wirkungsgrad 59 %
Mittleres Getriebespiel unbelastet 1.6 °
Massenträgheitsmoment 0.4 gcm²
Getriebelänge (L1) 39 mm
Max. übertragbare Leistung (dauernd) 12 W
Max. übertragbare Leistung (kurz) 19 W
Technische Daten
Abtriebswellenlagerung Kugellager
Radialspiel max. 0.2 mm, 10 mm ab Flansch
Axialspiel 0 - 0.2 mm
Max. radiale Belastung 55 N, 10 mm ab Flansch
Max. axiale Belastung (dynamisch) 100 N
Max. axiale Aufpresskraft 100 N
Max. Eingangsdrehzahl dauernd 8000 min-1
Max. Eingangsdrehzahl kurzzeitig 8000 min-1
Empfohlener Temperaturbereich -40...+100 °C
Erweiterter Temperaturbereich 100...+100 °C
Anzahl Sterilisationszyklen 0
Produkt
Gewicht 68 g

Beschreibung

Präzisions Stirnrad- und Planetengetriebe sind abgestimmt auf maxon-Motoren. Getriebe werden vorteilhaft im Lieferwerk direkt auf die gewünschten Motoren adaptiert. Das Motorritzel ist das Eingangszahnrad der ersten Getriebestufe und wird fest mit der Motorwelle verbunden.
