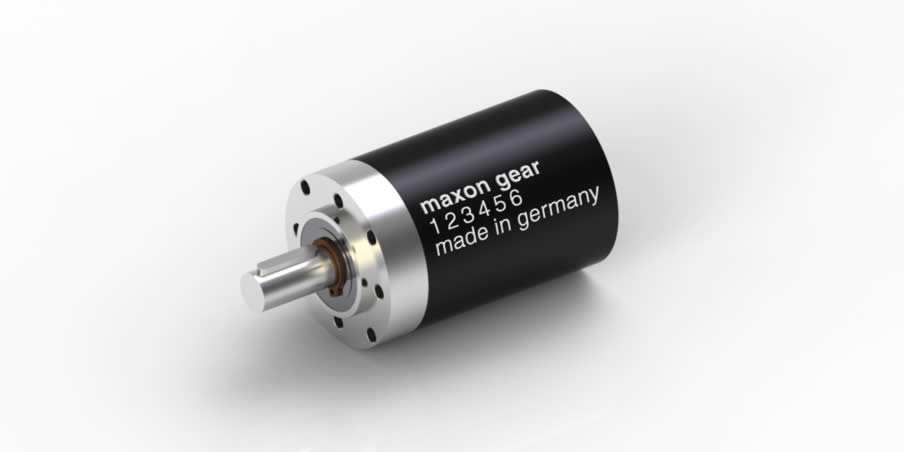

Planetengetriebe GP 52 C Ø52 mm, 4 - 30 Nm, Keramikversion | Keramikversion
Artikelnummer 223092
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | CHF 447.90 |
| 5-19 | CHF 384.70 | |
| 20-49 | CHF 315.30 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

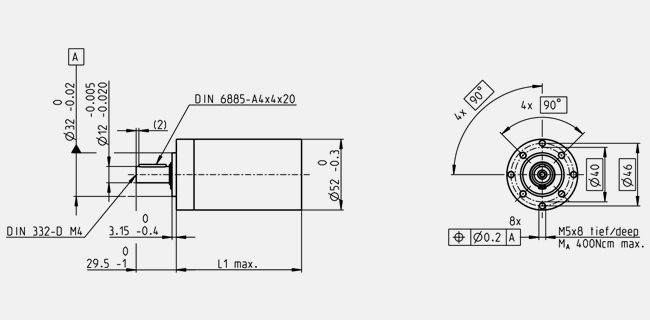

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GP |
| Aussendurchmesser | 52 mm |
| Bauart | Keramikversion |
| Getriebedaten | |
| Untersetzung | 74 : 1 |
| Untersetzung absolut | 147/2 |
| Max. Motorwellendurchmesser | 10 mm |
| Stufenzahl | 3 |
| Max. Dauerdrehmoment | 30 Nm |
| Kurzzeitig zulässiges Drehmoment | 45 Nm |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 75 % |
| Mittleres Getriebespiel unbelastet | 1 ° |
| Massenträgheitsmoment | 17.2 gcm² |
| Getriebelänge (L1) | 78.5 mm |
| Max. übertragbare Leistung (dauernd) | 250 W |
| Max. übertragbare Leistung (kurz) | 380 W |
| Technische Daten | |
| Abtriebswellenlagerung | Kugellager |
| Radialspiel | max. 0.06 mm, 12 mm ab Flansch |
| Axialspiel | 0 - 0.3 mm |
| Max. radiale Belastung | 900 N, 12 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 200 N |
| Max. axiale Aufpresskraft | 500 N |
| Max. Eingangsdrehzahl dauernd | 6000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 6000 min-1 |
| Empfohlener Temperaturbereich | -15...+80 °C |
| Erweiterter Temperaturbereich | -40...+100 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 770 g |
