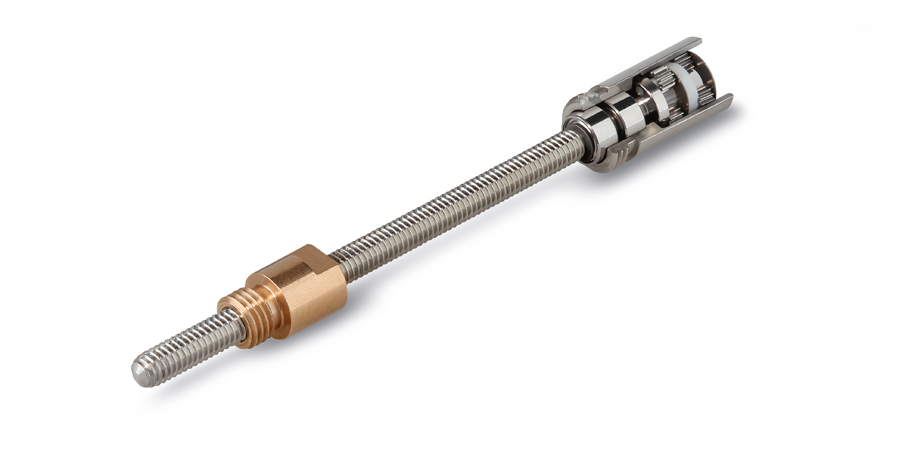

        Spindelgetriebe GP 6 S Ø6 mm, Metrische Spindel

        Artikelnummer 428756

        Spindelgetriebe GP 6 S Ø6 mm, Metrische Spindel
        Preisstaffeln Anzahl Stückpreis
        Preise exkl. MwSt, zzgl. Versandkosten 1-4 CHF 244.70
        5-19 CHF 205.60
        20-49 CHF 175.80
        ab 50 Auf Anfrage

        Getriebe können nur als Komponente einer Kombination erworben werden.

        Spezifikationen

        Technische Abbildungen

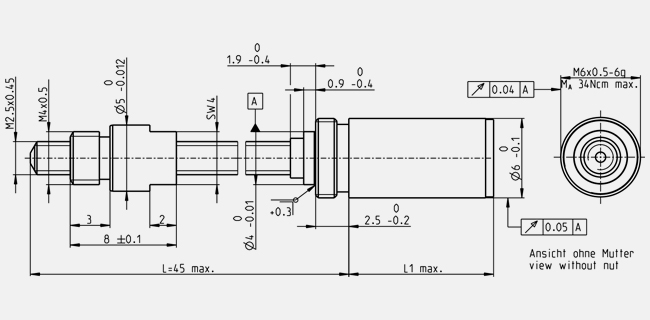

        • Massbild
        Allgemeine Daten
        Getriebeart GP
        Aussendurchmesser 6 mm
        Bauart Spindelgetriebe mit metrischer Spindel
        Spindlegetriebedaten
        Stufenzahl 3
        Untersetzung 57 : 1
        Untersetzung absolut 19683/343
        Max. Motorwellendurchmesser 1 mm
        Max. Vorschubgeschwindigkeit 2.6 mm/s
        Max. Vorschubkraft (dauernd) 4 N
        Max. Vorschubkraft (kurzzeitig) 12 N
        Drehsinn, Antrieb zu Antrieb =
        Max. Wirkungsgrad 21 %
        Mittleres Getriebespiel unbelastet 2.2 °
        Mechanische Positioniergenauigkeit 0.107 mm
        Massenträgheitsmoment 0.001 gcm²
        Getriebelänge (L1) 11.95 mm
        Max. übertragbare Leistung (dauernd) 0.021 W
        Max. übertragbare Leistung (kurz) 0.063 W
        Technische Daten
        Spindellänge 40.4 mm
        Abtriebswellenlagerung Kugellager
        Radialspiel max. 0.12 mm, 5 mm ab Flansch
        Max. radiale Belastung 5 N, 5 mm ab Flansch
        Max. axiale Aufpresskraft 10 N
        Max. Eingangsdrehzahl dauernd 12000 min-1
        Max. Eingangsdrehzahl kurzzeitig 40000 min-1
        Empfohlener Temperaturbereich -15...+80 °C
        Produkt
        Gewicht 4 g

        Beschreibung

        Kompakte, einfach konfigurierbare Spindelantriebe als Komplettsysteme. Mit integrierter Kugellagerung für hohe Axiallasten. Ausführungen mit metrischer Spindel aus Keramik oder Metal. Sonderlängen und spezielle Flanschmuttern sind auf Anfrage erhältlich.

        Downloads

        Handbücher

        • Deutsch

          • Spindelgetriebe «maxon spindle drive» GP 6/8/16/22/32 S (deutsch, PDF 1 MB) Version 2025

          English

          • Spindle Drives «maxon spindle drive» GP 6/8/16/22/32 S (english, PDF 2 MB) Version 2025

        Katalogseiten

        • Catalog page (english, PDF 116 KB) Version 2025
