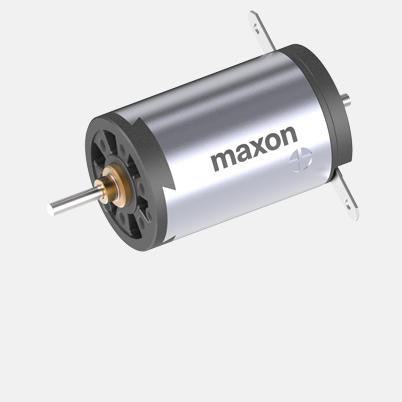

DC-max 16 S Ø16 mm, Edelmetallbürsten CLL, Sinterlager
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | CHF 75.20* |
| 5-19 | CHF 59.10* | |
| 20-49 | CHF 46.20* | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen
- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 24 V |
| Leerlaufdrehzahl | 7470 min-1 |
| Leerlaufstrom | 3.4 mA |
| Nenndrehzahl | 4210 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 3.8 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.128 A |
| Anhaltemoment | 8.75 mNm |
| Anlaufstrom | 0.289 A |
| Max. Wirkungsgrad | 80 % |
| Kenndaten | |
| Anschlusswiderstand | 83.2 Ω |
| Anschlussinduktivität | 2.49 mH |
| Drehmomentkonstante | 30.3 mNm/A |
| Drehzahlkonstante | 315 min-1/V |
| Kennliniensteigung | 864 min-1/mNm |
| Mechanische Anlaufkonstante | 9 ms |
| Rotorträgheitsmoment | 0.994 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 29.8 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 5.5 K/W |
| Therm. Zeitkonstante der Wicklung | 4.81 s |
| Therm. Zeitkonstante des Motors | 288 s |
| Umgebungstemperatur | -30...+65 °C |
| Max. Wicklungstemperatur | +85 °C |
| Mechanische Daten | |
| Lagerart | Sinterlager |
| Grenzdrehzahl | 11000 min-1 |
| Axialspiel | 0.05 mm, bei Radiallast < 0 N |
| 0.15 mm, bei Radiallast > 0 N | |
| Radialspiel | 0.012 mm |
| Max. axiale Belastung (dynamisch) | 0.8 N |
| Max. axiale Aufpresskraft (statisch) | 35 N |
| (statisch, Welle abgestützt) | 200 N |
| Max. radiale Belastung | 1.4 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 7 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 23 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
maxon DC-max Motoren bestechen durch maximale Leistung mit minimalem Volumen und unübertroffenem Preis-Leistungs-Verhältnis.Der DC-max 16 S ist ein Kleinantrieb mit starken RE-Magneten, neuester Wicklungstechnologie, kostenoptimiertem Design und automatisierter Fertigung.
