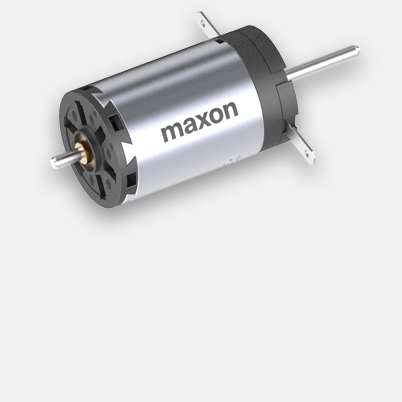

A-max 19 Ø19 mm, Graphitbürsten, 2.5 Watt, mit Terminals

Artikelnummer 249996

A-max 19 Ø19 mm, Graphitbürsten, 2.5 Watt, mit Terminals
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 CHF 54.40
5-19 CHF 49.60
20-49 CHF 45.30
ab 50 Auf Anfrage

Spezifikationen

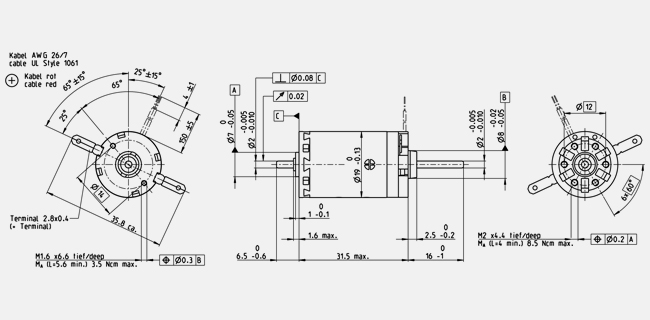

Technische Abbildungen

Hinweis: Zeichnungen nicht massstabsgetreu.

Werte bei Nennspannung
Nennspannung 12 V
Leerlaufdrehzahl 9930 min-1
Leerlaufstrom 44.6 mA
Nenndrehzahl 5670 min-1
Nennmoment (max. Dauerdrehmoment) 3.89 mNm
Nennstrom (max. Dauerbelastungsstrom) 0.397 A
Anhaltemoment 9.47 mNm
Anlaufstrom 0.867 A
Max. Wirkungsgrad 60 %
Kenndaten
Anschlusswiderstand 13.8 Ω
Anschlussinduktivität 0.719 mH
Drehmomentkonstante 10.9 mNm/A
Drehzahlkonstante 874 min-1/V
Kennliniensteigung 1110 min-1/mNm
Mechanische Anlaufkonstante 24.2 ms
Rotorträgheitsmoment 2.09 gcm²
Thermische Daten
Therm. Widerstand Gehäuse-Luft 21.3 K/W
Therm. Widerstand Wicklung-Gehäuse 10.5 K/W
Therm. Zeitkonstante der Wicklung 11 s
Therm. Zeitkonstante des Motors 201 s
Umgebungstemperatur -30...+85 °C
Max. Wicklungstemperatur +125 °C
Mechanische Daten
Lagerart Sinterlager
Grenzdrehzahl 12000 min-1
Axialspiel 0.05 - 0.15 mm
Radialspiel 0.012 mm
Max. axiale Belastung (dynamisch) 1 N
Max. axiale Aufpresskraft (statisch) 80 N
(statisch, Welle abgestützt) 480 N
Max. radiale Belastung 2.7 N, 5 mm ab Flansch
Weitere Spezifikationen
Polpaarzahl 1
Anzahl Kollektorsegmente 9
Anzahl Sterilisationszyklen 0
Produkt
Gewicht 34 g
  • Bereichsdiagramm

    Dauerbetriebsbereich


    Kurzzeitbetriebsbereich


Beschreibung

maxon A-max Motoren sind ein innovatives Programm qualitativ hochstehender Gleichstrommotoren, ausgerüstet mit leistungsstarken AlNiCo-Permanentmagneten. «Herzstück» des Motors ist die millionenfach erprobte eisenlose maxon-Wicklung. Dies bedeutet modernste Technologie für kompakte, leistungsstarke und trägheitsarme Antriebe.
