NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen
Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
Werte bei Nennspannung
Nennspannung
24 V
Leerlaufdrehzahl
5930 min-1
Leerlaufstrom
38.7 mA
Nenndrehzahl
4210 min-1
Nennmoment (max. Dauerdrehmoment)
37.3 mNm
Nennstrom (max. Dauerbelastungsstrom)
1.01 A
Anhaltemoment
130 mNm
Anlaufstrom
3.42 A
Max. Wirkungsgrad
80 %
Kenndaten
Anschlusswiderstand
7.03 Ω
Anschlussinduktivität
1.04 mH
Drehmomentkonstante
38.2 mNm/A
Drehzahlkonstante
250 min-1/V
Kennliniensteigung
46 min-1/mNm
Mechanische Anlaufkonstante
21.3 ms
Rotorträgheitsmoment
44.2 gcm²
Thermische Daten
Therm. Widerstand Gehäuse-Luft
7.5 K/W
Therm. Widerstand Wicklung-Gehäuse
2.1 K/W
Therm. Zeitkonstante der Wicklung
17.8 s
Therm. Zeitkonstante des Motors
791 s
Umgebungstemperatur
-20...+85 °C
Max. Wicklungstemperatur
+125 °C
Mechanische Daten
Lagerart
Waelzlager
Grenzdrehzahl
6000 min-1
Axialspiel
0.12 - 0.22 mm
Radialspiel
0.025 mm
Max. axiale Belastung (dynamisch)
7.6 N
Max. axiale Aufpresskraft (statisch)
110 N
(statisch, Welle abgestützt)
0 N
Max. radiale Belastung
32 N, 5 mm ab Flansch
Weitere Spezifikationen
Polpaarzahl
1
Anzahl Kollektorsegmente
13
Anzahl Sterilisationszyklen
0
Produkt
Gewicht
211 g
Bereichsdiagramm
Dauerbetriebsbereich
Kurzzeitbetriebsbereich
Beschreibung

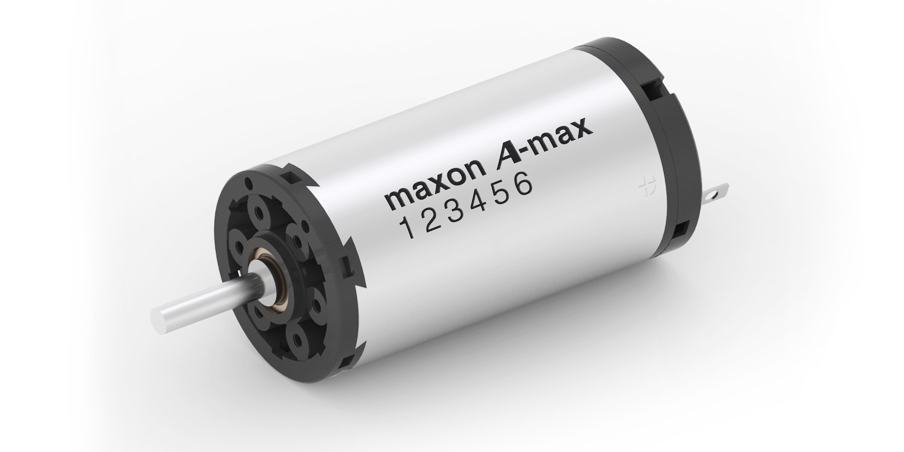

maxon A-max Motoren sind ein innovatives Programm qualitativ hochstehender Gleichstrommotoren,ausgerüstet mit leistungsstarken AlNiCo-Permanentmagneten. «Herzstück» des Motorsist die millionenfach erprobte eisenlose maxon-Wicklung. Dies bedeutet modernste Technologiefür kompakte, leistungsstarke und trägheitsarme Antriebe.
