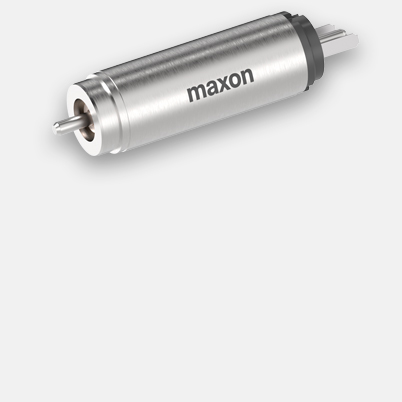

DCX 6 M Ø6 mm, Edelmetallbürsten, Sinterlager
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | CHF 78.30* |
| 5-19 | CHF 68.30* | |
| 20-49 | CHF 58.20* | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

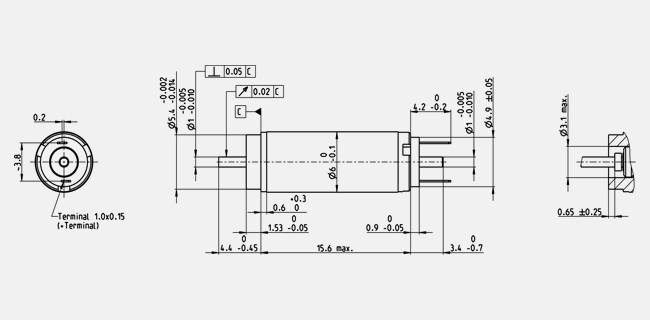

- Massbild
| Werte bei Nennspannung | |
| Nennspannung | 1.5 V |
| Leerlaufdrehzahl | 17500 min-1 |
| Leerlaufstrom | 28.9 mA |
| Nenndrehzahl | 4940 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 0.311 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.425 A |
| Anhaltemoment | 0.453 mNm |
| Anlaufstrom | 0.581 A |
| Max. Wirkungsgrad | 61 % |
| Kenndaten | |
| Anschlusswiderstand | 2.58 Ω |
| Anschlussinduktivität | 0.0079 mH |
| Drehmomentkonstante | 0.779 mNm/A |
| Drehzahlkonstante | 12300 min-1/V |
| Kennliniensteigung | 40600 min-1/mNm |
| Mechanische Anlaufkonstante | 7.06 ms |
| Rotorträgheitsmoment | 0.0166 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 105 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 20 K/W |
| Therm. Zeitkonstante der Wicklung | 1.71 s |
| Therm. Zeitkonstante des Motors | 79 s |
| Umgebungstemperatur | -30...+85 °C |
| Max. Wicklungstemperatur | +100 °C |
| Mechanische Daten | |
| Lagerart | Sinterlager |
| Grenzdrehzahl | 17300 min-1 |
| Axialspiel | 0.02 mm, bei Radiallast < 0 N |
| 0.1 mm, bei Radiallast > 0 N | |
| Radialspiel | 0.012 mm |
| Max. axiale Belastung (dynamisch) | 0.1 N |
| Max. axiale Aufpresskraft (statisch) | 10 N |
| (statisch, Welle abgestützt) | 100 N |
| Max. radiale Belastung | 0.4 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 5 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 2 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
maxon DCX-Motoren bestechen durch ihre unübertroffene Leistungsdichte (Drehmoment pro Volumen) und ihre absolute Laufruhe. Die robuste Konstruktion zusammen mit der weltweit patentierten eisenlosen Wicklung machen die DCX-Motoren zu einem hochdynamischen Antrieb in fast jeder Lebenslage.
Der DCX 6 M ist als Kleinantrieb mit Kugellager oder Sinterlager erhältlich.
