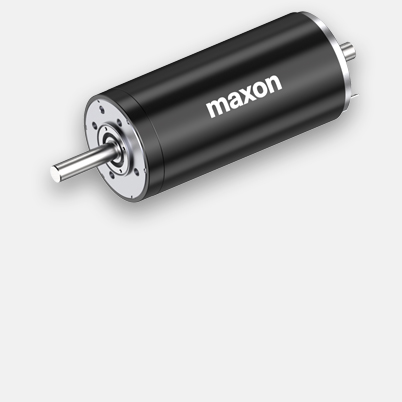

RE 50 Ø50 mm, Graphitbürsten, 200 Watt
Artikelnummer 578298
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | CHF 583.70 |
| 5-19 | CHF 502.30 | |
| 20-49 | CHF 403.20 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen
- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 48 V |
| Leerlaufdrehzahl | 4900 min-1 |
| Leerlaufstrom | 88.4 mA |
| Nenndrehzahl | 4620 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 420 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 4.58 A |
| Anhaltemoment | 7370 mNm |
| Anlaufstrom | 78.9 A |
| Max. Wirkungsgrad | 93 % |
| Kenndaten | |
| Anschlusswiderstand | 0.608 Ω |
| Anschlussinduktivität | 0.423 mH |
| Drehmomentkonstante | 93.4 mNm/A |
| Drehzahlkonstante | 102 min-1/V |
| Kennliniensteigung | 0.666 min-1/mNm |
| Mechanische Anlaufkonstante | 3.81 ms |
| Rotorträgheitsmoment | 547 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 3.59 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 1.24 K/W |
| Therm. Zeitkonstante der Wicklung | 69.2 s |
| Therm. Zeitkonstante des Motors | 1510 s |
| Umgebungstemperatur | -30...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Waelzlager |
| Grenzdrehzahl | 9500 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 11.5 N |
| 0.1 mm, bei Radiallast > 11.5 N | |
| Radialspiel | 0.03 mm |
| Max. axiale Belastung (dynamisch) | 30 N |
| Max. axiale Aufpresskraft (statisch) | 150 N |
| (statisch, Welle abgestützt) | 6000 N |
| Max. radiale Belastung | 110 N, 15 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 15 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 1100 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
