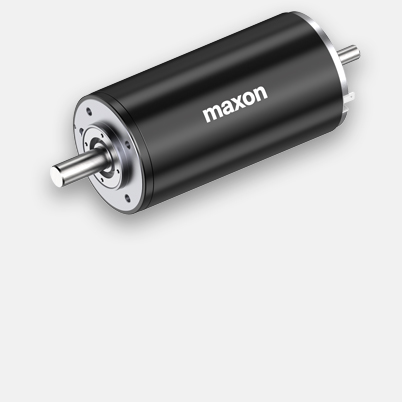

RE 65 Ø65 mm, Graphitbürsten, 250 Watt
Artikelnummer 353295
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | CHF 955.60 |
| 5-19 | CHF 858.10 | |
| 20-49 | CHF 780.00 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

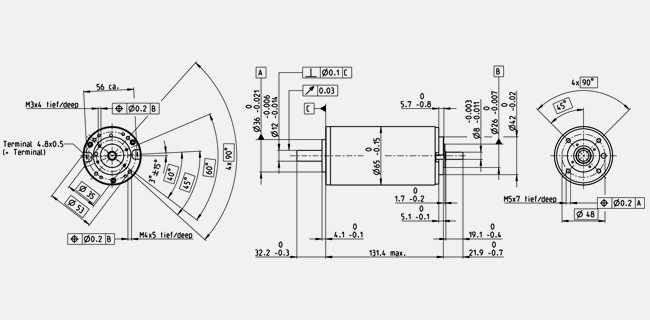

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 24 V |
| Leerlaufdrehzahl | 4090 min-1 |
| Leerlaufstrom | 697 mA |
| Nenndrehzahl | 3810 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 501 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 10 A |
| Anhaltemoment | 15700 mNm |
| Anlaufstrom | 292 A |
| Max. Wirkungsgrad | 83 % |
| Kenndaten | |
| Anschlusswiderstand | 0.0821 Ω |
| Anschlussinduktivität | 0.0308 mH |
| Drehmomentkonstante | 53.7 mNm/A |
| Drehzahlkonstante | 178 min-1/V |
| Kennliniensteigung | 0.272 min-1/mNm |
| Mechanische Anlaufkonstante | 3.68 ms |
| Rotorträgheitsmoment | 1290 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 1.3 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 1.85 K/W |
| Therm. Zeitkonstante der Wicklung | 118 s |
| Therm. Zeitkonstante des Motors | 1060 s |
| Umgebungstemperatur | -30...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Waelzlager |
| Grenzdrehzahl | 5500 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 25 N |
| 0.1 mm, bei Radiallast > 25 N | |
| Radialspiel | 0.03 mm |
| Max. axiale Belastung (dynamisch) | 70 N |
| Max. axiale Aufpresskraft (statisch) | 420 N |
| (statisch, Welle abgestützt) | 12000 N |
| Max. radiale Belastung | 350 N, 15 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 2 |
| Anzahl Kollektorsegmente | 26 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 2100 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
