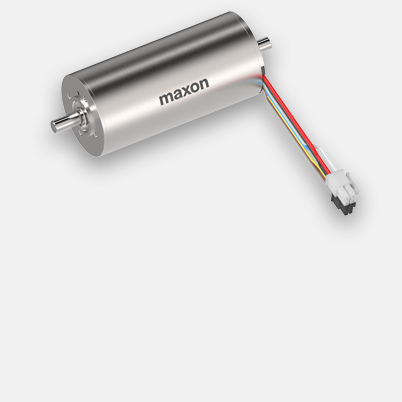

EC-i 52 Ø52 mm, bürstenlos, 200 Watt, mit Hall-Sensoren | High Torque

Artikelnummer 606793

EC-i 52  Ø52 mm, bürstenlos, 200 Watt, mit Hall-Sensoren
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 CHF 483.80
5-19 CHF 412.60
20-49 CHF 340.80
ab 50 Auf Anfrage

Spezifikationen

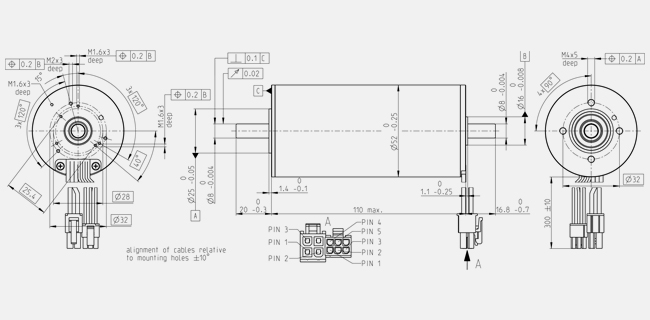

Technische Abbildungen

Werte bei Nennspannung
Nennspannung 24 V
Leerlaufdrehzahl 3340 min-1
Leerlaufstrom 657 mA
Nenndrehzahl 2970 min-1
Nennmoment (max. Dauerdrehmoment) 646 mNm
Nennstrom (max. Dauerbelastungsstrom) 9.42 A
Anhaltemoment 6820 mNm
Anlaufstrom 205 A
Max. Wirkungsgrad 89 %
Kenndaten
Anschlusswiderstand 0.117 Ω
Anschlussinduktivität 0.149 mH
Drehmomentkonstante 68 mNm/A
Drehzahlkonstante 140 min-1/V
Kennliniensteigung 0.241 min-1/mNm
Mechanische Anlaufkonstante 0.668 ms
Rotorträgheitsmoment 264 gcm²
Thermische Daten
Therm. Widerstand Gehäuse-Luft 4.02 K/W
Therm. Widerstand Wicklung-Gehäuse 0.53 K/W
Therm. Zeitkonstante der Wicklung 19.7 s
Therm. Zeitkonstante des Motors 2310 s
Umgebungstemperatur -40...+100 °C
Max. Wicklungstemperatur +155 °C
Mechanische Daten
Grenzdrehzahl 5000 min-1
Axialspiel 0 mm, bei Radiallast < 15 N
0.14 mm, bei Radiallast > 15 N
Max. axiale Belastung (dynamisch) 12 N
Max. axiale Aufpresskraft (statisch) 150 N
(statisch, Welle abgestützt) 6000 N
Max. radiale Belastung 110 N, 5 mm ab Flansch
Weitere Spezifikationen
Polpaarzahl 8
Anzahl Phasen 3
Produkt
Gewicht 1150 g
  • Bereichsdiagramm

    Dauerbetriebsbereich


    Kurzzeitbetriebsbereich


Beschreibung

Die bürstenlosen EC-i Motoren mit eisenbehafteter Wicklung besitzen dank optimiertem Magnetkreis eine sehr hohe Drehmomentdichte und weisen trotzdem nur ein leichtes Rastmoment auf. Der mehrpolige innen liegende Rotor liefert höchste Dynamik. Die robuste Bauform mit Stahlflansch und -gehäuse gewährleistet einen vielseitigen Einsatz. Bestellen Sie jetzt Ihren EC-i Antrieb online.
