Details
EC-i 30 Ø30 mm, bürstenlos, 20 Watt, mit integrierter Elektronik, Enable
Artikelnummer 618864
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | CHF 270.30 |
| 5-19 | CHF 230.60 | |
| 20-49 | CHF 190.50 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

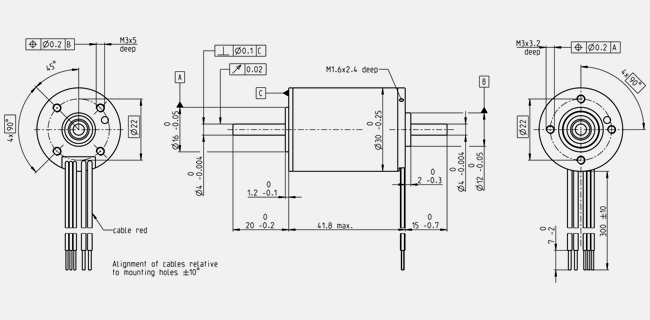

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 24 V |
| Leerlaufdrehzahl | 6000 min-1 |
| Leerlaufstrom | 107 mA |
| Nenndrehzahl | 6000 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 32.6 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 1.19 A |
| Anhaltemoment | 105 mNm |
| Anlaufstrom | 6.5 A |
| Max. Wirkungsgrad | 75 % |
| Kenndaten | |
| Regelgröße | Drehzahl |
| Anschlusswiderstand | 0.292 Ω |
| Anschlussinduktivität | 0.28 mH |
| Drehmomentkonstante | 19.4 mNm/A |
| Drehzahlkonstante | 491 min-1/V |
| Kennliniensteigung | 7.38 min-1/mNm |
| Mechanische Anlaufkonstante | 0.517 ms |
| Rotorträgheitsmoment | 6.69 gcm² |
| Drehzahlsollwerteingang | 0.42..10.1 |
| Skalierung Drehzahlsollwerteingang | 600 min-1/V |
| Drehzahlbereich | 250..6060 |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 13 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 5.89 K/W |
| Therm. Zeitkonstante der Wicklung | 34.1 s |
| Therm. Zeitkonstante des Motors | 1040 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +155 °C |
| Mechanische Daten | |
| Lagerart | Waelzlager |
| Grenzdrehzahl | 6000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 10 N |
| 0.14 mm, bei Radiallast > 10 N | |
| Max. axiale Belastung (dynamisch) | 9 N |
| Max. axiale Aufpresskraft (statisch) | 48.8 N |
| (statisch, Welle abgestützt) | 2510 N |
| Max. radiale Belastung | 30 N, 10 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 4 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 160 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
