Mehr als kombinieren. Konfigurieren Sie Ihren Antrieb individuell.

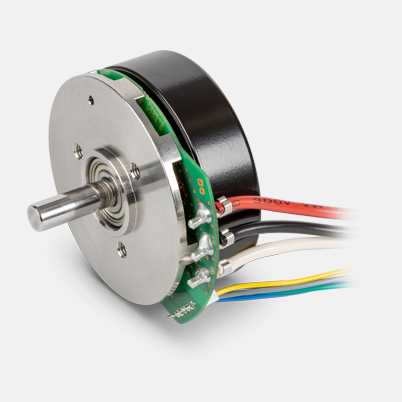

ECX FLAT 42 M Ø42 mm, bürstenlos, mit Hall-Sensoren | High Torque
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | CHF 176.20* |
| 5-19 | CHF 138.20* | |
| 20-49 | CHF 108.10* | |
| ab 50 | Auf Anfrage |
Spezifikationen
| Werte bei Nennspannung | |
| Nennspannung | 24 V |
| Leerlaufdrehzahl | 8050 min-1 |
| Leerlaufstrom | 363 mA |
| Nenndrehzahl | 6470 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 214 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 7.34 A |
| Anhaltemoment | 1120 mNm |
| Anlaufstrom | 103 A |
| Max. Wirkungsgrad | 84 % |
| Kenndaten | |
| Anschlusswiderstand | 0.233 Ω |
| Anschlussinduktivität | 0.153 mH |
| Drehmomentkonstante | 28.2 mNm/A |
| Drehzahlkonstante | 339 min-1/V |
| Kennliniensteigung | 2.8 min-1/mNm |
| Mechanische Anlaufkonstante | 2.53 ms |
| Rotorträgheitsmoment | 86.2 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 1.66 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 3.01 K/W |
| Therm. Zeitkonstante der Wicklung | 20.1 s |
| Therm. Zeitkonstante des Motors | 92.2 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +155 °C |
| Mechanische Daten | |
| Grenzdrehzahl | 10000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 6 N |
| 0.14 mm, bei Radiallast > 6 N | |
| Radialspiel | 0 mm |
| Max. axiale Belastung (dynamisch) | 6 N |
| Max. axiale Aufpresskraft (statisch) | 86 N |
| (statisch, Welle abgestützt) | 1300 N |
| Max. radiale Belastung | 40 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 8 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 127 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
