Details
NRND

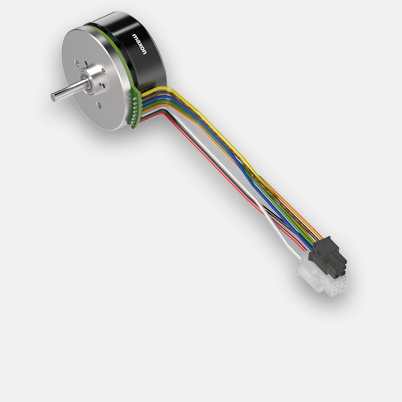

EC 45 flat Ø43.5 mm, bürstenlos, 50 Watt, mit Hall-Sensoren und Kabel
Artikelnummer 651613
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | CHF 154.80 |
| 5-19 | CHF 121.30 | |
| 20-49 | CHF 94.90 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

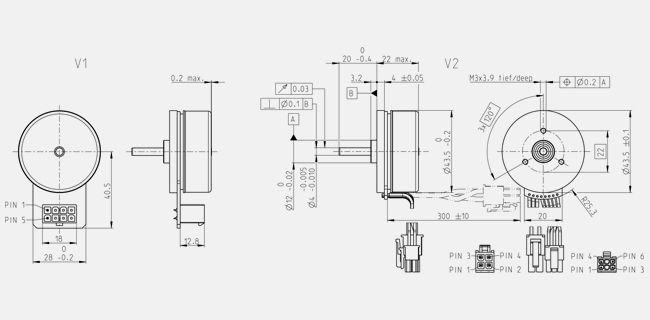

- Massbild
| Werte bei Nennspannung | |
| Nennspannung | 48 V |
| Leerlaufdrehzahl | 5740 min-1 |
| Leerlaufstrom | 104 mA |
| Nenndrehzahl | 4710 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 102 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 1.27 A |
| Anhaltemoment | 1040 mNm |
| Anlaufstrom | 13.3 A |
| Max. Wirkungsgrad | 83 % |
| Kenndaten | |
| Anschlusswiderstand | 3.61 Ω |
| Anschlussinduktivität | 1.73 mH |
| Drehmomentkonstante | 78.6 mNm/A |
| Drehzahlkonstante | 121 min-1/V |
| Kennliniensteigung | 5.58 min-1/mNm |
| Mechanische Anlaufkonstante | 7.89 ms |
| Rotorträgheitsmoment | 135 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 1.69 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 8.11 K/W |
| Therm. Zeitkonstante der Wicklung | 34.6 s |
| Therm. Zeitkonstante des Motors | 84.4 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 10000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 8 N |
| 0.14 mm, bei Radiallast > 8 N | |
| Max. axiale Belastung (dynamisch) | 7.2 N |
| Max. axiale Aufpresskraft (statisch) | 53 N |
| (statisch, Welle abgestützt) | 1000 N |
| Max. radiale Belastung | 14.5 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 8 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 116 g |
