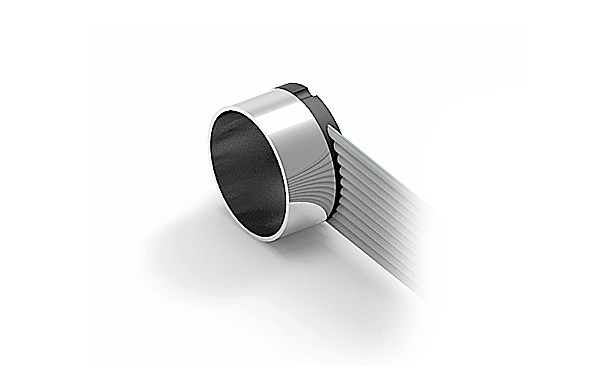

Encoder ENX 16 EASY Absolute, mit BiSS-C Schnittstelle

Encoder ENX 16 EASY Absolute, mit BiSS-C Schnittstelle
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 CHF 96.00*
5-19 CHF 83.70*
20-49 CHF 71.40*
ab 50 Auf Anfrage

*Konfigurierbare Produkte können nur konfiguriert in den Warenkorb gelegt werden.
Die Preise können abhängig von Ihrer individuellen Konfiguration abweichen.

Sensoren können nur als Komponente einer Kombination erworben werden.

Spezifikationen

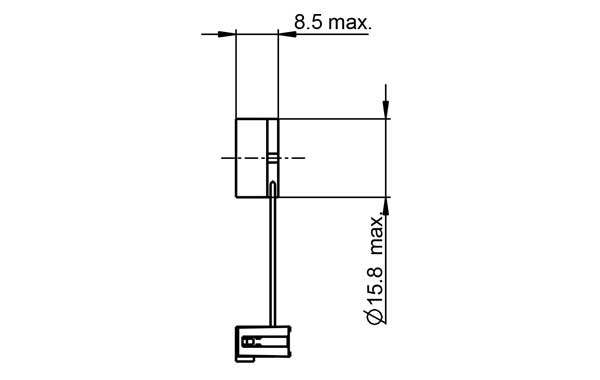

Technische Abbildungen

Hinweis: Zeichnungen nicht massstabsgetreu.

Typ
Schritte pro Umdrehung 4096
Auflösung 12 bit single turn
Max. Gehäuselänge 8.5 mm
Max. elektrische Drehzahl 120000 min-1
Max. mechanische Drehzahl 25000 min-1
Technische Daten
Datenkodierung binary
Min. Clock Frequenz 0.6 MHz
Max. Clock Frequenz 10 MHz
Timeout 2 Mikrosekunden
Versorgungsspannung Vcc 5.0V ± 10.0%
Ausgangssignal CMOS
Ausgangssignal Absolute BiSS-C
Ausgangstreiberlogik CMOS
Strom pro Kanal -20...20 mA
Drehrichtung positive Counting CW
Typische Stromaufnahme im Stillstand 17 mA
Max. Trägheitsmoment der Impulsscheibe 0.1 gcm²
Betriebstemperatur -40...+100 °C
Lage Encoderkabel zu Motorbefestigung bestimmt 360 °
Produkt
Gewicht 9 g

Beschreibung

maxon ENX Absolute-Encoder bestechen durch ihre robuste Bauart und hohe Signalqualität. Der ENX EASY Absolute ist ein Single turn Absolute Encoder mit 4096 Schritte pro Umdrehung für SSI oder BiSS-C Schnittstelle. Die Signalprotokolle SSI oder BiSS-C können ab Werk programmiert werden.

Signalprotokoll, Kabellänge und Kabelausrichtung können online konfiguriert werden.
