Details
NRND
Konfigurierbar
Konfigurierbares Produkt
Mehr als kombinieren. Konfigurieren Sie Ihren Antrieb individuell.
Encoder HEDS 5540, 500 Impulse, 3 Kanal
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | CHF 91.50* |
| 5-19 | CHF 79.80* | |
| 20-49 | CHF 68.10* | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

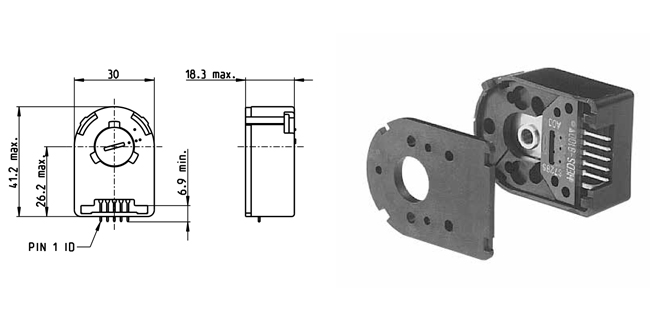

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Typ | |
| Impulszahl pro Umdrehung | 500 |
| Anzahl Kanäle | 3 |
| Line Driver | No |
| Max. Gehäuselänge | 18.3 mm |
| Max. elektrische Drehzahl | 12000 min-1 |
| Max. mechanische Drehzahl | 30000 min-1 |
| Technische Daten | |
| Versorgungsspannung Vcc | 5.0V ± 10.0% |
| Ausgangssignal | TTL |
| Ausgangssignal | Inkrementell |
| Ausgangstreiberlogik | Single Ended, TTL |
| Max. Winkelbeschleunigung | 250000 rad / s² |
| Strom pro Kanal | -20...20 mA |
| Signalanstiegszeit | 180 ns |
| Messbedingung für Signalanstiegzeit | CL=25pF, RL=2.7kOhm, T=25°C |
| Signalabfallzeit | 40 ns |
| Messbedingung für Signalabfallzeit | CL=25pF, RL=2.7kOhm, T=25°C |
| Drehrichtung | A before B CW |
| Indexposition | A low and B low |
| Index synchron zu AB | Yes |
| Typische Stromaufnahme im Stillstand | 60 mA |
| Max. Trägheitsmoment der Impulsscheibe | 0.6 gcm² |
| Betriebstemperatur | -40...+100 °C |
| Produkt | |
| Gewicht | 35 g |
