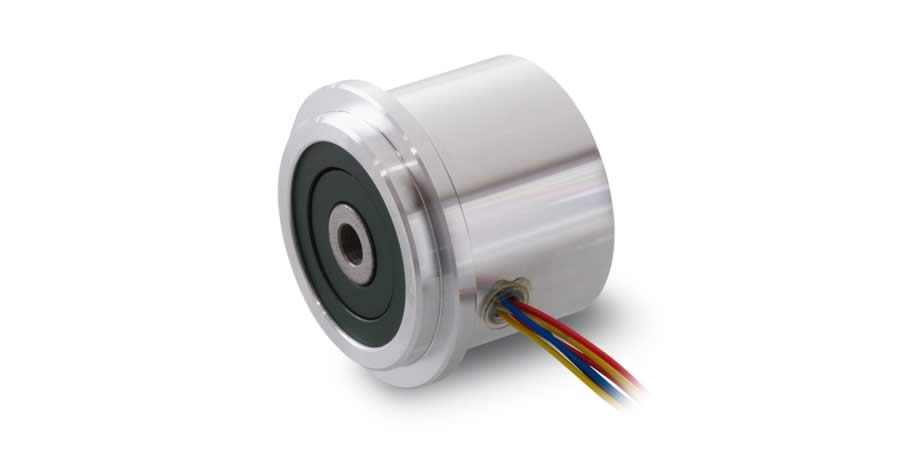

Resolver Res 26, 10 Volt

Artikelnummer 166488

Resolver Res 26, 10 Volt
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 CHF 279.70
5-19 CHF 251.10
20-49 CHF 228.30
ab 50 Auf Anfrage

Sensoren können nur als Komponente einer Kombination erworben werden.

Spezifikationen

Technische Abbildungen

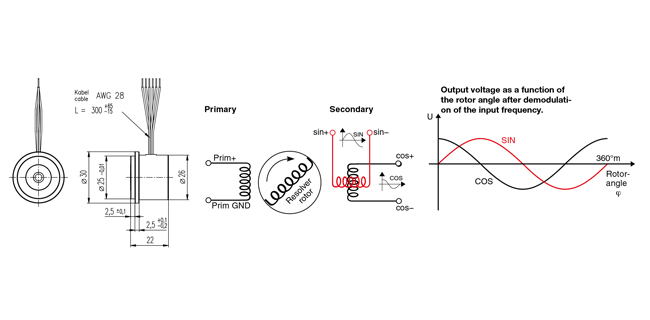

  • Massbild

Hinweis: Zeichnungen nicht massstabsgetreu.

Typ
Max. mechanische Drehzahl 10000 min-1
Wellendurchmesser 4 mm
Technische Daten
Eingangsspannung 10 V peak, 10 kHz
Elektrischer Fehler ±10 Min.
Phasenverschiebung 90 °e
Phasenverschiebung, Ungenauigkeit 45 °e
Rotorträgheitsmoment 6 gcm²
Betriebstemperatur -55...+155 °C
Produkt
Gewicht 40 g

Beschreibung

Encoder, DC-Tachos und Resolver mit grosser Genauigkeit und hoher Auflösung der Signale werden aus Resonanzgründen vorwiegend auf Motoren mit durchgehender Welle montiert. Der Anbau ist auf die Motoren abgestimmt und muss im Lieferwerk erfolgen.
