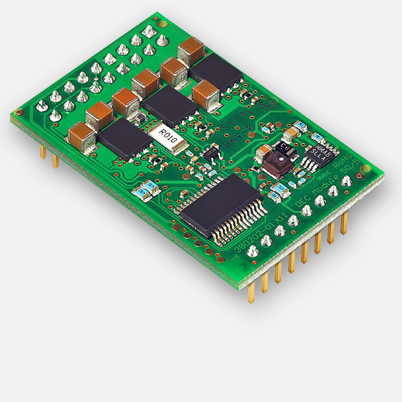

DEC Module 50/5, 1-Q-EC Verstärker 50 V / 5 A, Drehzahlregelung, OEM-Modul
Artikelnummer 380200
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | CHF 87.30 |
| 5-19 | CHF 81.70 | |
| 20-49 | CHF 75.60 | |
| ab 50 | Auf Anfrage |
Spezifikationen
| Produkt | |
| Gewicht | 9 g |
| Motor | |
| EC-Motoren bis | 250 W |
| Sensor | |
| Digitale Hall-Sensoren (EC-Motoren) | Ja |
| Betriebsarten | |
| Drehzahlsteller | Ja |
| Drehzahlregler | Ja |
| Elektrische Daten | |
| Betriebsspannung Vcc (min.) | 6 V |
| Betriebsspannung Vcc (max.) | 50 V |
| Max. Ausgangsspannung (Faktor * Vcc) | 0.95 |
| Max. Ausgangsstrom Imax | 10 A |
| Ausgangsstrom dauernd Icont | 5 A |
| Taktfrequenz der Endstufe | 46.8 kHz |
| Abtastfreuquenz PI Drehzahlregler | 0.25 kHz |
| Max. Wirkungsgrad | 94 % |
| Max. Drehzahl (1 Polpaar) Blockkommutierung | 80000 min-1 |
| Interne Motordrossel pro Phase | 0 µH |
| Eingänge | |
| Hall-Sensor-Signale | H1, H2, H3 |
| Digitale Eingänge | 4 |
| Funktionen der digitalen Eingänge | Freigabe, Drehrichtung, Drehzahlbereichs-Umschaltung |
| Analoge Eingänge | 2 |
| Auflösung, Bereich, Schaltung | 10-bit, 0…+5V, Ground bezogen |
| Funktionen der Eingänge | Sollwert, Strombegrenzung |
| Ausgänge | |
| Digitale Ausgänge | 2 |
| Funktionen der digitalen Ausgänge | Drehzahl-Monitor, Bereit |
| Spannungsausgänge | |
| Hall-Sensor-Versorgungsspannung | +5 VDC, max. 35 mA |
| Schutzfunktion | |
| Schutzfunktionen | Strombegrenzung, Blockierschutz, Übertemperatur, Unterspannung, Überspannung, Spannungstransienten, Kurzschluss der Motorleitung |
| Umgebungsbedingungen | |
| Temperatur – Betrieb (min.) | -10 °C |
| Temperatur – Betrieb (max.) | 45 °C |
| Temperatur – Lagerung (min.) | -40 °C |
| Temperatur – Lagerung (max.) | 85 °C |
| Luftfeuchtigkeit (nicht kondensierend) (min.) | 20 % |
| Luftfeuchtigkeit (nicht kondensierend) (max.) | 80 % |
| Mechanische Daten | |
| Gewicht | 9 g |
| Abmessung (Länge) | 43.18 mm |
| Abmessung (Breite) | 27.94 mm |
| Abmessung (Höhe) | 12.7 mm |
| Befestigung | steckbar in Buchsenleiste RM 2.54 mm |
