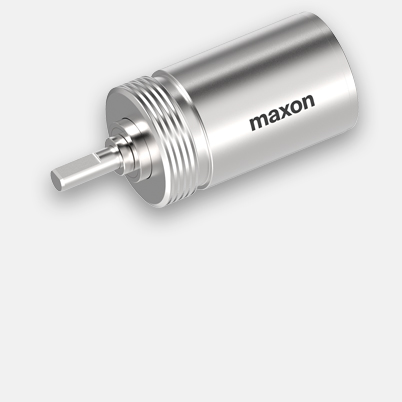

Planetengetriebe GPX 8 Ø8 mm, 4-stufig
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | CHF 160.80* |
| 5-19 | CHF 131.20* | |
| 20-49 | CHF 110.40* | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

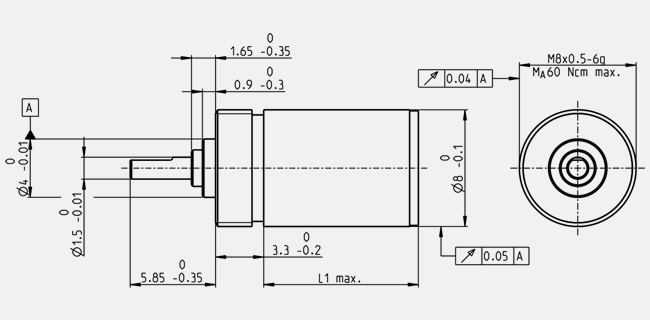

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GPX |
| Aussendurchmesser | 8 mm |
| Bauart | Standardversion |
| Getriebedaten | |
| Untersetzung | 1296 : 1 |
| Untersetzung absolut | 1296/1 |
| Stufenzahl | 4 |
| Max. Dauerdrehmoment | 0.04 Nm |
| Kurzzeitig zulässiges Drehmoment | 0.06 Nm |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 57 % |
| Mittleres Getriebespiel unbelastet | 2.8 ° |
| Massenträgheitsmoment | 0.004 gcm² |
| Getriebelänge (L1) | 13.9 mm |
| Max. übertragbare Leistung (dauernd) | 0.02 W |
| Max. übertragbare Leistung (kurz) | 0.03 W |
| Technische Daten | |
| Abtriebswellenlagerung | Kugellager |
| Radialspiel | max. 0.08 mm, 5 mm ab Flansch |
| Axialspiel | 0 - 0.08 mm |
| Max. radiale Belastung | 8 N, 5 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 5 N |
| Max. axiale Aufpresskraft | 10 N |
| Max. Eingangsdrehzahl dauernd | 12000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 20000 min-1 |
| Empfohlener Temperaturbereich | -15...+80 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 4 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
maxon GPX-Getriebe bestechen durch eine höchste Leistungsübertragung bei sehr kurzer Bauform. Hohe Drehmomente und Drehzahlen, geräusch- und spielarm; praktisch alle Anforderungen erfüllen die maxon GPX 08 Getriebe.Die mechanischen Schnittstellen können konfiguriert werden.
