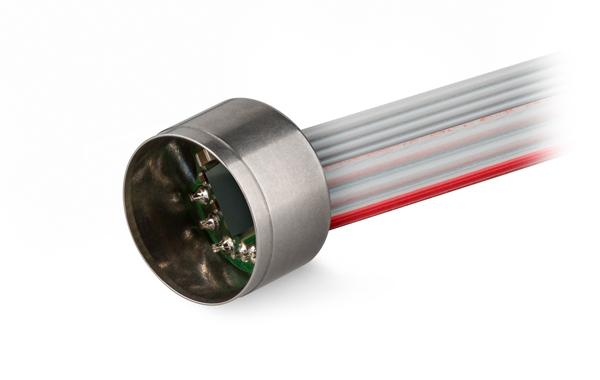

Encoder ENX 8 EASY Absolute, mit BiSS-C Schnittstelle und Motor-Kommutierungssignalen

Encoder ENX 8 EASY Absolute, mit BiSS-C Schnittstelle und Motor-Kommutierungssignalen
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 CHF 35.30*
5-19 CHF 27.50*
20-49 CHF 22.40*
ab 50 Auf Anfrage

NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.

*Konfigurierbare Produkte können nur konfiguriert in den Warenkorb gelegt werden.
Die Preise können abhängig von Ihrer individuellen Konfiguration abweichen.

Sensoren können nur als Komponente einer Kombination erworben werden.

Spezifikationen

Typ
Schritte pro Umdrehung 4096
Auflösung 12 bit single turn
Max. Gehäuselänge 0 mm
Max. elektrische Drehzahl 120000 min-1
Max. mechanische Drehzahl 80000 min-1
Technische Daten
Datenkodierung binary
Min. Clock Frequenz 0.6 MHz
Max. Clock Frequenz 10 MHz
Timeout 2 Mikrosekunden
Versorgungsspannung Vcc 5.0V ± 10.0%
Ausgangssignal CMOS
Ausgangssignal Absolute BiSS-C + Kommutierungssignal
Ausgangstreiberlogik CMOS
Strom pro Kanal -20...20 mA
Signalanstiegszeit 50 ns
Messbedingung für Signalanstiegzeit CL=25pF, RL=1kOhm
Signalabfallzeit 50 ns
Messbedingung für Signalabfallzeit CL=25pF, RL=1kOhm
Min. Zustandsdauer 500 ns
Drehrichtung positive Counting CW
Typische Stromaufnahme im Stillstand 17 mA
Max. Trägheitsmoment der Impulsscheibe 0.0015 gcm²
Betriebstemperatur -20...+100 °C
Lage Encoderkabel zu Motorbefestigung bestimmt 0 °
Produkt
Gewicht 5 g

Beschreibung

Der maxon ENX 8 EASY, besticht durch die hohe Signalqualität und die hohe Integration in den Motor. Verschiedene Protokolle sind programmierbar: 3 Kanal differential, Absolute Encoder (SSI oder BiSS-C), Kommutierungssignale. Unterschiedliche Kabelmaterialien und Längen stehen zur Ihrer Verfügung. Konfigurieren Sie jetzt online.
