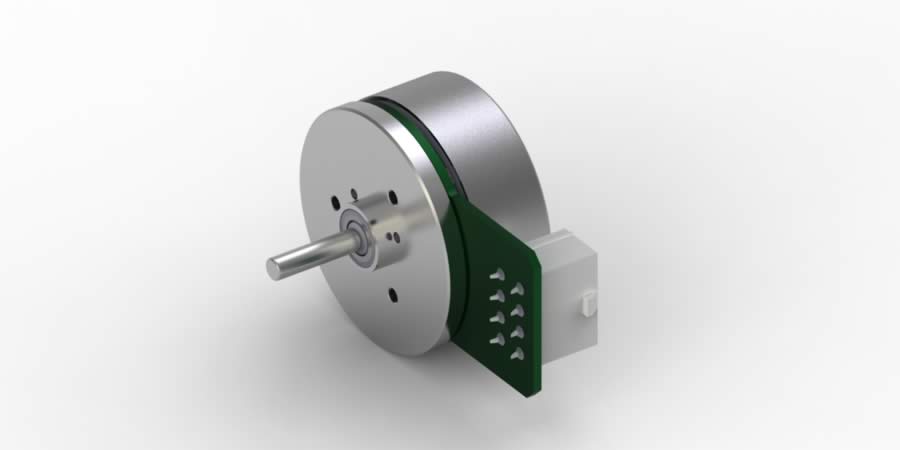

        EC 45 flat Ø42.8 mm, bürstenlos, 50 Watt, mit Hall-Sensoren

        Artikelnummer 339285

        EC 45 flat Ø42.8 mm, bürstenlos, 50 Watt, mit Hall-Sensoren
        Preisstaffeln Anzahl Stückpreis
        Preise exkl. MwSt, zzgl. Versandkosten 1-4 CHF 138.70
        5-19 CHF 119.10
        20-49 CHF 97.60
        ab 50 Auf Anfrage

        NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.

        Spezifikationen

        Technische Abbildungen

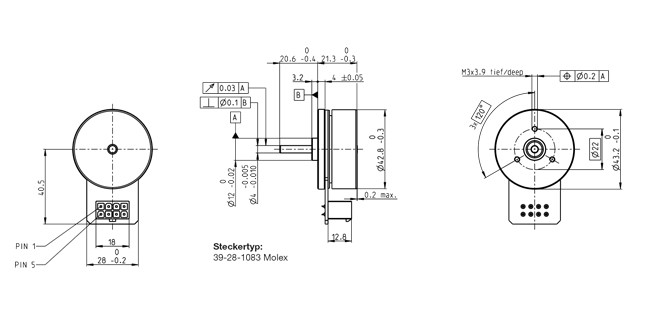

        • Massbild

        Hinweis: Zeichnungen nicht massstabsgetreu.

        Werte bei Nennspannung
        Nennspannung 18 V
        Leerlaufdrehzahl 6720 min-1
        Leerlaufstrom 247 mA
        Nenndrehzahl 5190 min-1
        Nennmoment (max. Dauerdrehmoment) 97.1 mNm
        Nennstrom (max. Dauerbelastungsstrom) 3.52 A
        Anhaltemoment 975 mNm
        Anlaufstrom 38.8 A
        Max. Wirkungsgrad 85 %
        Kenndaten
        Anschlusswiderstand 0.464 Ω
        Anschlussinduktivität 0.322 mH
        Drehmomentkonstante 25.1 mNm/A
        Drehzahlkonstante 380 min-1/V
        Kennliniensteigung 7.02 min-1/mNm
        Mechanische Anlaufkonstante 9.92 ms
        Rotorträgheitsmoment 135 gcm²
        Thermische Daten
        Therm. Widerstand Gehäuse-Luft 4.55 K/W
        Therm. Widerstand Wicklung-Gehäuse 4.74 K/W
        Therm. Zeitkonstante der Wicklung 23.3 s
        Therm. Zeitkonstante des Motors 228 s
        Umgebungstemperatur -40...+100 °C
        Max. Wicklungstemperatur +125 °C
        Mechanische Daten
        Lagerart Kugellager
        Grenzdrehzahl 10000 min-1
        Axialspiel 0 mm, bei Radiallast < 4 N
        0.14 mm, bei Radiallast > 4 N
        Max. axiale Belastung (dynamisch) 3.8 N
        Max. axiale Aufpresskraft (statisch) 53 N
        (statisch, Welle abgestützt) 1000 N
        Max. radiale Belastung 20 N, 5 mm ab Flansch
        Weitere Spezifikationen
        Polpaarzahl 8
        Anzahl Phasen 3
        Anzahl Sterilisationszyklen 0
        Produkt
        Gewicht 110 g

        Beschreibung

        Die bürstenlosen EC-Flachmotoren sind dank der flachen Bauform in vielen Anwendungen genau der richtige Antrieb. Die durchdachte, einfache Konstruktion erlaubt eine weitgehend automatisierte Fertigung und resultiert in einem günstigen Preis.

        Downloads

        CAD-Dateien (STEP)

        • CAD-Modell (STEP) (ZIP 66 KB) Version 2017

        Katalogseiten

        • Katalogseiten (deutsch, PDF 89 KB) Version 2019
        • Catalog page (english, PDF 89 KB) Version 2019
        • カタログページ (日本語, PDF 107 KB) Version 2017
