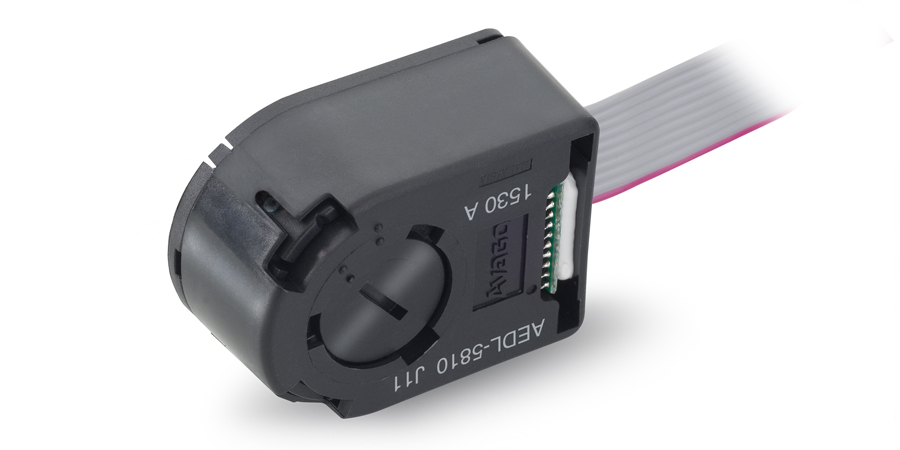

Encoder AEDL 5810, 5000 Impulse, 3 Kanal, mit Line Driver RS 422

Artikelnummer 533330

Encoder AEDL 5810, 5000 Impulse, 3 Kanal, mit Line Driver RS 422
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 CHF 171.40
5-19 CHF 149.60
20-49 CHF 127.50
ab 50 Auf Anfrage

NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.

Sensoren können nur als Komponente einer Kombination erworben werden.

Spezifikationen

Technische Abbildungen

  • Massbild

Hinweis: Zeichnungen nicht massstabsgetreu.

Typ
Impulszahl pro Umdrehung 5000
Anzahl Kanäle 3
Line Driver AM26C31QD
Max. Gehäuselänge 18.3 mm
Max. elektrische Drehzahl 12000 min-1
Max. mechanische Drehzahl 30000 min-1
Technische Daten
Versorgungsspannung Vcc 5.0V ± 10.0%
Ausgangssignal EIA RS 422
Ausgangssignal Inkrementell
Ausgangstreiberlogik Differential, EIA RS 422
Strom pro Kanal -20...20 mA
Signalanstiegszeit 10 ns
Messbedingung für Signalanstiegzeit CL=100pF
Signalabfallzeit 10 ns
Messbedingung für Signalabfallzeit CL=100pF
Drehrichtung A before B CW
Indexposition A low and B low
Index synchron zu AB Yes
Typische Stromaufnahme im Stillstand 60 mA
Max. Trägheitsmoment der Impulsscheibe 0.6 gcm²
Betriebstemperatur -40...+85 °C
Produkt
Gewicht 35 g

Beschreibung

Encoder, DC-Tachos und Resolver mit grosser Genauigkeit und hoher Auflösung der Signale werden aus Resonanzgründen vorwiegend auf Motoren mit durchgehender Welle montiert. Der Anbau ist auf die Motoren abgestimmt und muss im Lieferwerk erfolgen.
